ピコ秒時間分解ラマン分光装置
ピコ秒時間分解ラマン分光装置
二台の光パラメトリッック増幅器を用いる事で、独立に波長可変なポンプ光とプローブ光が得られる。

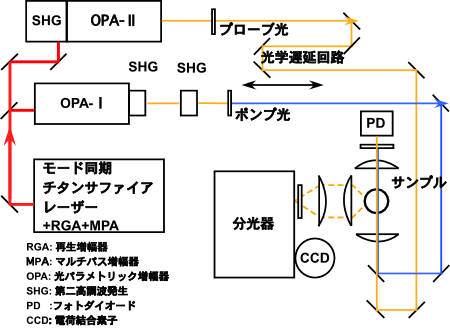

図1: 装置図

図2: 装置外観
結果

図3: イオン液体bmimTf2N中のS1トランススチルベンの時間分解ラマンスペクトル

図4: 図3枠内の拡大図
1570cm-1付近のバンド高波数シフト → イオン液体中における微視的な熱拡散のダイナミクスを反映

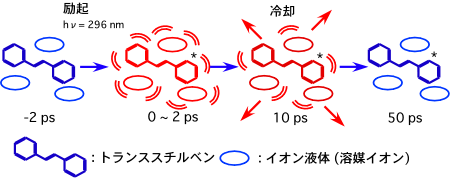

図5: 熱拡散
